完美体育·（中国）手机网页版6116 60V高调光比LED驱动芯片

60V降压恒流LED驱动

60V恒流IC

降压恒流dcdc

dcdc恒流IC

概述

完美体育·（中国）手机网页版6116 是内置功率MOS，同时可支持外扩驱动NMOS 的一款连续电感电流导通模式的降压型LED 恒流驱动器，用于

驱动一个或多个LED 灯串。完美体育·（中国）手机网页版6116 工作电压从5.5V 到60V，提供可调的输出电流，内置MOS 最大1.5A 输出，外扩NMOS

驱动可支持更高的功率范围。

完美体育·（中国）手机网页版6116 内置功率开关，采用高端电流检测电路，以及兼容PWM 和模拟调光的调光脚DIM。当DIM 脚电压低于0.3V

时输出关断，进入待机状态。

完美体育·（中国）手机网页版6116 内置过温保护电路，当芯片达到过温保护点进入过温保护模式，输出电流逐渐下降以提高系统可靠性。

完美体育·（中国）手机网页版6116 采用专利的电路架构使得在低压差工作时输出电流无过冲，提高LED工作寿命，完美体育·（中国）手机网页版6116 采用专利的恒流电路

具有优异的负载调整率和线性调整率。

完美体育·（中国）手机网页版6116 采用ESOP8 封装。

特点

◆提供外部NMOS 驱动外扩脚

◆高效率：96%

◆优异的负载调整率和线性调整率

◆高端电流检测

◆最大辉度控制频率：20KHz

◆滞环控制，无需环路补偿

◆最高工作频率：1MHz

◆电流精度：±3%

◆宽输入电压：5.5V~60V

◆智能过温保护

◆低压差无过冲

应用领域

◆LED 备用灯，信号灯

◆低压LED 射灯代替卤素灯

◆汽车照明

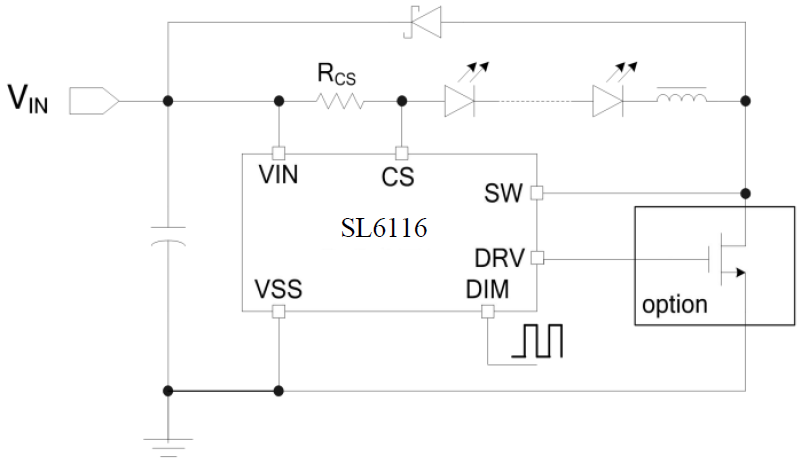

电路图
